2026年9月28日，科技日报报道，由苏州新长光热能科技有限公司自主研制的国内首台60吨移动式铝棒均热炉完成研发并通过验收。设备由可移动均热炉和可移动冷却炉组成，采用轨道式"门"形结构，可在不同工作台之间移动，研发团队重点解决了大吨位平稳行走、动态高功率供电、炉体锁温以及大件均匀控温冷却等问题。[1]
这条新闻真正值得关注的并不只是"60吨"和"可移动"两个标签，而是它反映出高端铝合金热处理装备正在从单纯追求装炉量，转向对温度场、装料组织、转序热损失和冷却一致性的系统控制。
一、国内首台60吨移动式均热炉，解决的是什么问题
公开信息显示，这套设备的直接应用背景是高强合金大直径圆棒需求增长，以及大规格圆棒不宜在热态下频繁转移。传统生产线上，如果依靠吊运或车辆把高温大件从均热工位转移到冷却工位，不仅涉及安全和节拍问题，还会引入转运时间、表面散热和不同位置温降不一致等新的热历史差异。[1]

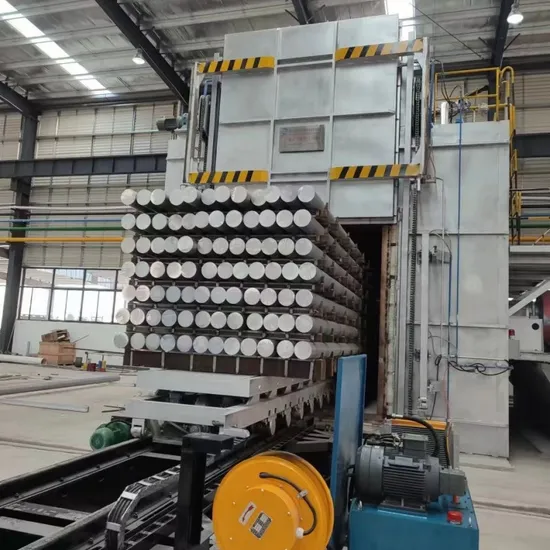

移动式方案反过来让炉体去"找"工件：均热炉与冷却炉沿轨道移动，在固定工作台之间完成加热、保温和冷却衔接。这样一来，机械定位、柔性供电/供气、炉门密封、移动后的炉压与热场恢复，都必须和工艺控制一起设计。设备因此不再只是一个保温箱，而是由炉体、热风循环、加热系统、移动机构、供能系统、测温与控制共同组成的热工系统。
苏州新长光公开产品体系中长期布局40吨、80吨、214吨铝合金铸锭均热炉，并参与2026年国内首条国产化"1+1+4"复合型铝热连轧生产线的专用加热炉配套。这说明本次60吨移动式设备并非孤立产品，而是国内铝加工炉窑装备向大型化、高精度控制和产线协同持续演进的一部分。[2][3]
二、铝棒均匀化真正难的是"温度窗口很窄"
铝合金半连续铸造后，合金元素在枝晶和晶界附近往往存在微观偏析，同时形成Mg₂Si、Al-Fe-Si类金属间化合物以及其他非平衡相。均匀化处理通过高温扩散和相转变减弱偏析、溶解部分低熔点相，并改善后续挤压或轧制加工性能。[4-6]
难点在于，很多高强或可热处理强化铝合金的"有效均匀化温度"和"开始过烧/复熔温度"之间并没有无限大的安全裕度。2023年对6070铝合金的研究表明，535 ℃×12 h均匀化能够使铸态一次相基本回溶，而550 ℃已经出现近似三角形复熔相和晶界复熔变宽等过烧特征。[4] 这意味着同一炉大批量棒材如果存在明显的冷热区，最热位置可能已经过烧，而最冷位置还没有完成充分均匀化。
6061铝合金研究也得到相似结论：579 ℃×6 h可使低熔点非平衡共晶相充分溶解、晶内成分偏析基本消除；均匀化并不是"温度越高越快越好"，而是在相图、固相线和组织演变约束下寻找合适窗口。[5]
三、为什么60吨装炉量会把温度均匀性问题放大
当装炉量达到数十吨、铝棒直径和长度继续增加时，决定温度均匀性的已经不仅是控制器显示的"炉温"。至少有五类因素会同时起作用。
| 关键因素 | 对均匀性的影响 |
|---|---|
| 循环风场 | 风机流量、风道阻力、导流结构决定热空气能否穿透整个料垛。中心区域、边角区域和近炉门区域容易形成不同换热条件。 |
| 装料方式 | 铝棒层间距、堆垛密度和支撑结构会改变流道面积。装得更满不等于产能更高，过密会显著降低中心料的换热速度。 |
| 炉体与密封 | 大炉门、移动结构和轨道接口会增加潜在漏热点。移动后的重复定位和密封状态直接影响炉膛压力和局部热损失。 |
| 工件热惯性 | 大直径铝棒内部存在明显传热滞后。炉气达到设定温度，不代表棒材芯部已经达到并稳定在目标温度。 |

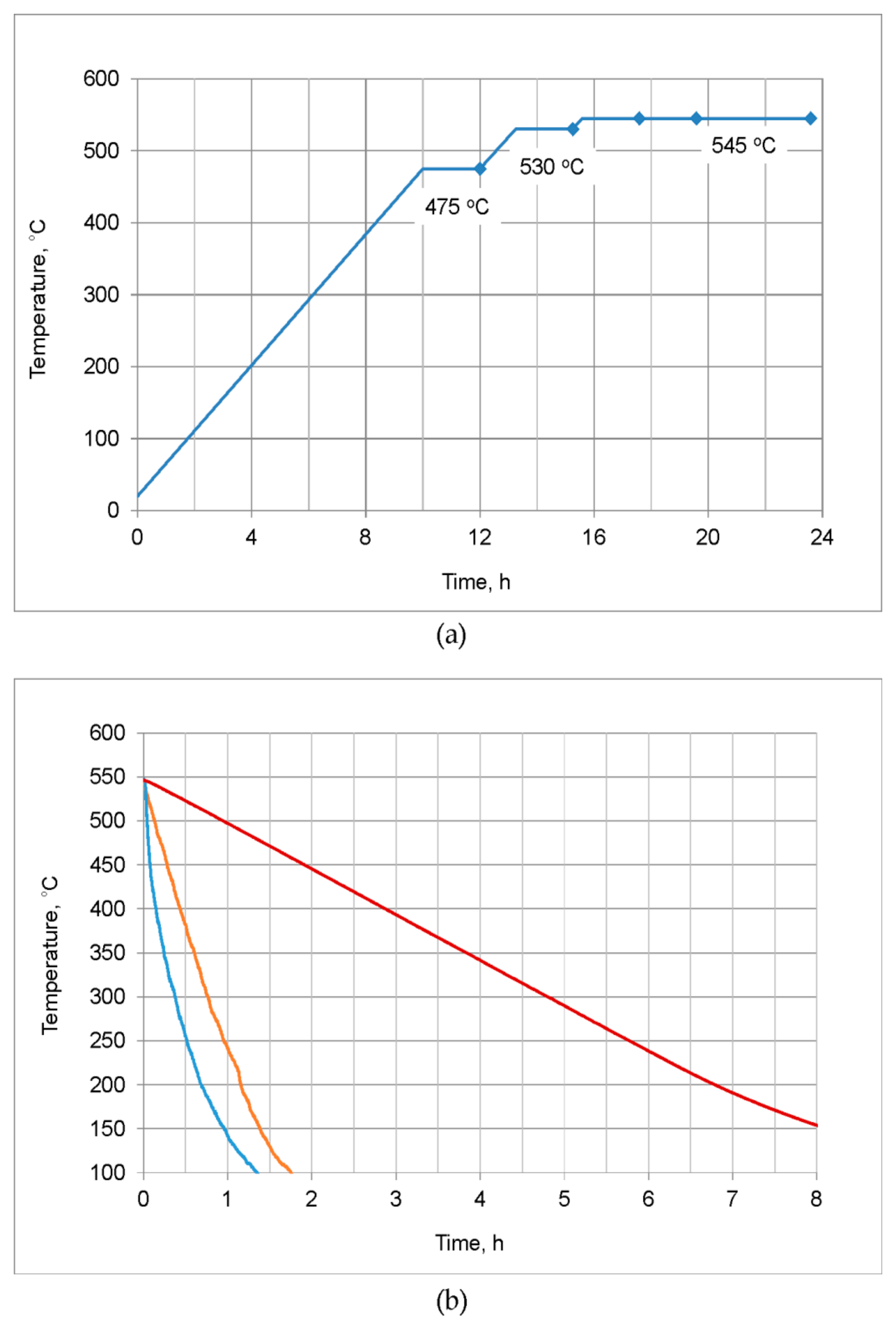

| 冷却一致性 | 均匀化后的冷却速率会影响Mg₂Si等析出相的尺寸与分布，因此冷却炉的风场与料垛布置同样属于"均匀化质量"的一部分。 |
2025年关于6061铝合金铸锭的研究专门比较了不同堆垛方式。结果显示，将原来的密集堆垛改为带隔块的间隔层排后，炉内中心和边角位置铸锭的硬度、电导率等指标一致性得到改善，同时生产效率提高。[7] 这一结果说明，炉子的"温度均匀性"并不是设备参数表上的孤立数字，而与装料工艺直接耦合。
四、"炉温均匀"与"铝棒均匀"之间，还差一次完整测量
工业炉温控常见误区是只看控制热电偶或几个固定测点。对于大尺寸均热炉，更有意义的是先确定有效加热区，再用多点温度均匀性测量验证在规定工艺温度下的空间偏差。我国现行GB/T 30824—2014《燃气热处理炉温度均匀性测试方法》仍在执行，修订项目已进入审查阶段；GB/T 30825—2026《热处理温度测量》已发布，将于2027年2月1日起实施。[8][9]
但对于铝棒均匀化，仅仅测炉气还不够。大型圆棒的中心升温明显滞后于表面，因此工艺开发阶段通常还需要在代表性铝棒或模拟负载中布置热电偶，记录最慢升温点和最快升温点的真实金属温度。只有当最冷点进入工艺窗口后，保温时间才真正有材料学意义。
2024年的6xxx铝合金工业均匀化研究采用dummy block与热电偶比较批次中升温最快与最慢位置，并专门考察棒材层间距对温差和升温时间差的影响。这类方法的价值在于把"炉子合格"进一步转化成"这一炉具体装料也能得到一致的热历史"。[10]
五、移动式设计的真正价值，在于把"转运"也纳入热工控制
传统思路中，均热完成后的转运往往被视为物流环节。但对于高温大规格棒材，转运时间本身就是工艺参数。不同位置暴露在环境中的时间差，会直接改变表面与芯部温度、棒材之间的温差以及后续冷却起点。
本次60吨设备把均热炉和冷却炉都设计成可移动结构，本质上是在减少高温大件搬运的同时，把均热—转序—冷却组织成更可控的连续热历程。相应地，移动机构的定位精度、炉门开闭时间、锁温能力、冷却炉到位后的风场建立时间，都应该被视为热处理系统参数，而不只是机械动作。
这也解释了为什么报道中特别强调"动态高功率供电"和"严密炉体锁温"：移动设备必须在可移动性和热工稳定性之间取得平衡。对于高端铝材生产，最终追求的不是炉子移动得多快，而是每一批大规格材料经历的温度—时间曲线能够重复。
六、行业观察：大型铝热处理装备正在从"容量竞争"走向"均匀性竞争"
国内首台60吨移动式铝棒均热炉值得关注，并不是因为60吨本身是一个极限数字。实际上，国内企业已经能够提供更大装载量的铝合金均热炉。真正的新变化是，高端大规格圆棒对热处理提出了新的产线组织方式，移动式炉体把过去相对独立的"炉窑、物流、冷却"重新整合为一个工艺系统。
与此同时，铝加工行业对炉窑设备的评价也在发生变化。2026年国内首条国产化"1+1+4"复合型铝热连轧生产线投产时，配套国产加热炉被特别强调的同样是控温精度、坯料加热均匀和运行稳定，而不是单纯装机功率。[3] 这说明高端铝加工装备的竞争已经越来越集中到热场质量、工艺复现能力和产线协同。
对于加热装备开发而言，下一步真正值得投入的能力包括：更高效率的循环风场设计、多区功率调节、有效加热区数字化测量、工件温度模型、装料优化、冷却均匀性控制以及全流程数据记录。未来的均热炉不会只是"把炉温控制到设定值"，而是要能够证明几十吨材料在整个工艺过程中都经历了可追溯、可重复、足够一致的热历史。
Reference Materials
- [1] 科技日报 / 北京国际科技创新中心. 国内首台60吨移动式铝棒均热炉通过验收. 2026-09-28.
- [2] 苏州新长光热能科技有限公司公开产品资料：40吨、80吨、214吨铝合金铸锭均热炉等.
- [3] 中铝国际工程股份有限公司. 中色科技设计的国内首条国产化"1+1+4"复合型铝热连轧生产线全线通车. 2026-08-05.
- [4] 赵宇, 魏午, 黄晖, 等. 6070铝合金的均匀化热处理. 金属热处理, 2023, 48(3):51-57.
- [5] 均匀化处理对6061铝合金显微组织及相演变行为的影响. 金属热处理, 2023.
- [6] Modaresi et al. Homogenization of Extrusion Billets of a Novel Al-Mg-Si-Cu Alloy with Increased Copper Content. Materials, 2023, 16(5):2091.
- [7] 薛志全. 堆垛方式对6061铝合金铸锭均匀化退火效果的影响. 轻合金加工技术, 2025(5).
- [8] GB/T 30824—2014 燃气热处理炉温度均匀性测试方法（现行；修订计划20254051-T-469正在审查）.
- [9] GB/T 30825—2026 热处理温度测量. 发布日期2026-07-30，实施日期2027-02-01.
- [10] Perez Castro L.R. Analysis and optimisation of 6XXX aluminium alloys billets homogenisation in monodirectional furnaces. University of Padova, 2024.
- [11] Phongsophitanan U., Polboon M., Chumchery N. Study conditions of aluminum billets for relationship between precipitated phases and homogenizing temperature with different cooling methods. Journal of Metals, Materials and Minerals, 2011.
